此产品采用双悬臂设计,适用于钢、铝、铜等金属加工,可满足重型加工需求,采用BT40/BT50主轴锥孔,增加了机器刚性,加工效率、精度、强度高;采用大斜面钣金风琴罩防护;可根据客户要求定制不同规格的机型。

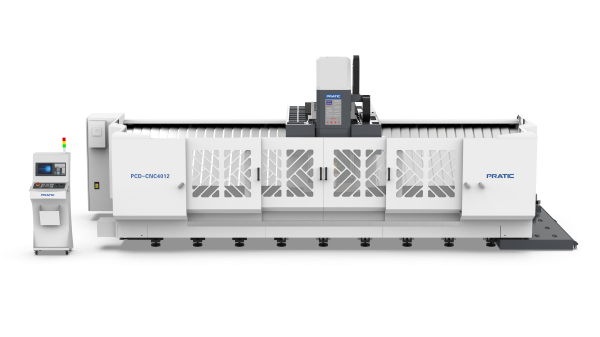

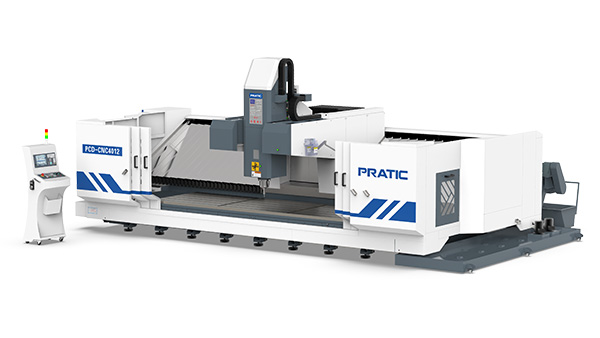

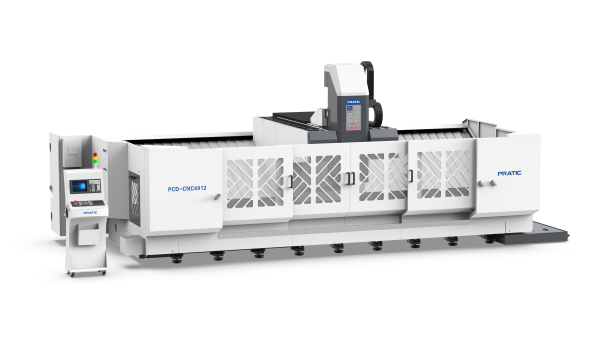

普拉迪数控高精度重型配件cnc复合立式铝型材加工中心PCD
产品特点:
1.该机器是一台集钻孔、攻牙、铣削、倒角为一体的CNC复合铝型材加工中心,
2.使用国际专用CNC数控系统;
3.适用于加工各种长度的钢、铝、铜金属与非金属;
4.采用双悬臂设计结构,增加设备稳定性和刚性,适合重型切削,提高加工精度;
5.采用大斜面钣金风琴罩防护;
6.采用BT40/BT50主轴锥孔,增加了机器刚性,加工效率、精度、强度高;
7.可根据客户要求定制不同规格的机型。
产品参数:
参数表 - PCD | ||
行程 | BT40铸件床身 | BT50铸件床身 |
---|---|---|
X 轴行程 | 4000~6000mm | |
Y 轴行程 | 800~1200mm | |
Z 轴行程 | 600mm | |
主轴 | ||
主轴转速 | 10000rpm | 8000rpm |
主轴锥孔 | BT40φ150 | BT50φ155 |
刀库 | ||
刀库形式 | 伞形式 | |
刀库容量 | 20 pcs | 16 pcs |
换刀时间 | 6 sec | 6 sec |
移动速度 | ||
X轴移动 | 40 m/min | |
Y轴移动 | 30 m/min | |
Z轴移动 | 20 m/min | |
切削进给速度X/Y/Z | 1~15000 mm/min | |
马达功率 | FANUC / SIEMENS | FANUC / SIEMENS |
主轴驱动马达 | 11~18.5kw / 13~27kw | 15~18.5kw / 17~42.4kw |
X驱动马达 | 3.0kw / 5.2kw | 3.0kw / 5.2kw |
Y驱动马达 | 3.0kw / 3.0kw | 3.0kw / 3.0kw |
Z驱动马达 | 3.0kw / 5.2kw | 3.1kw / 5.2kw |
润滑冷却系统 | ||
润滑系统 | 自动润滑 | |
冷却系统 | 喷水冷却 | |
精确度 | ||
X轴定位精度 | 0.03mm(光栅0.01mm) | |
Y/Z轴定位精度 | 0.015mm | |
重复定位精度 | 0.015mm | |
机械规格 | BT40铸件床身 | BT50铸件床身 |
气压需求 | 6kg/cm² | 6kg/cm² |
操作系统 | SIEMENS / FANUC | SIEMENS / FANUC |
高度 | 3700mm | 3700mm |
占地面积 | 9000~11300x3150~3500mm | 9000~11300x3150~3500mm |
重量 | 19~24T | 19~24T |
