普拉迪型材加工中心PA系列主要运用于定制家具、电子电器、薄壁铝件等加工。

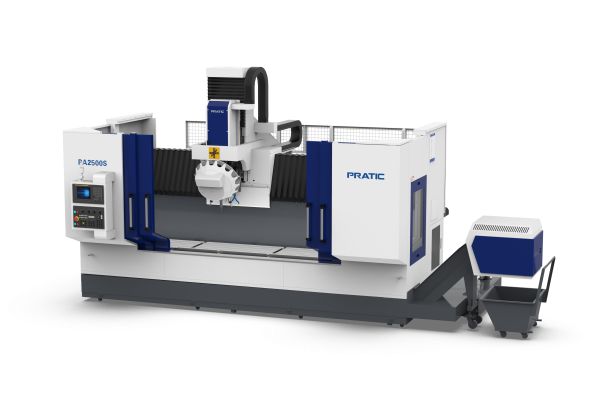

PA2500S系列型材复合加工中心
产品特点:

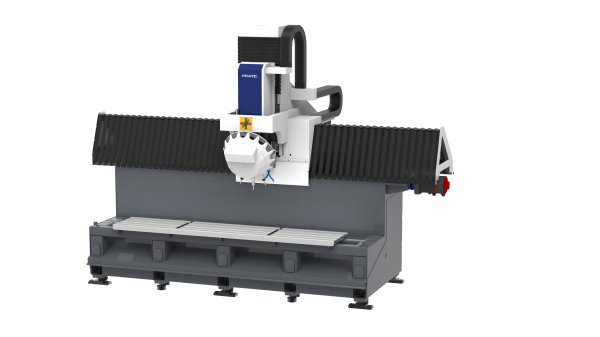

普拉迪数控机床复合立式铝型材加工中心PA系列
1.采用高床身结构,有效防护水屑飞溅到设备外部,同时有效保护导轨、丝杆等重要零件,提高设备寿命及可靠性;
2.2500机型标配X轴丝杆传动,满足更高加工精度的需求,快速速度达50m/min,设备动态性能更优越,加速度更高;

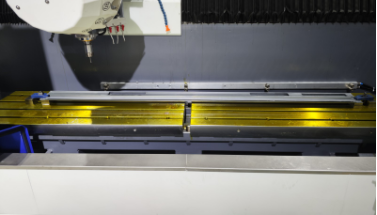

3.工作台底部设计大斜面排屑,清理及排屑效果更方便;
4.广泛应用于:电子电器、定制家居、铝型材边框等型材件加工。
产品参数:

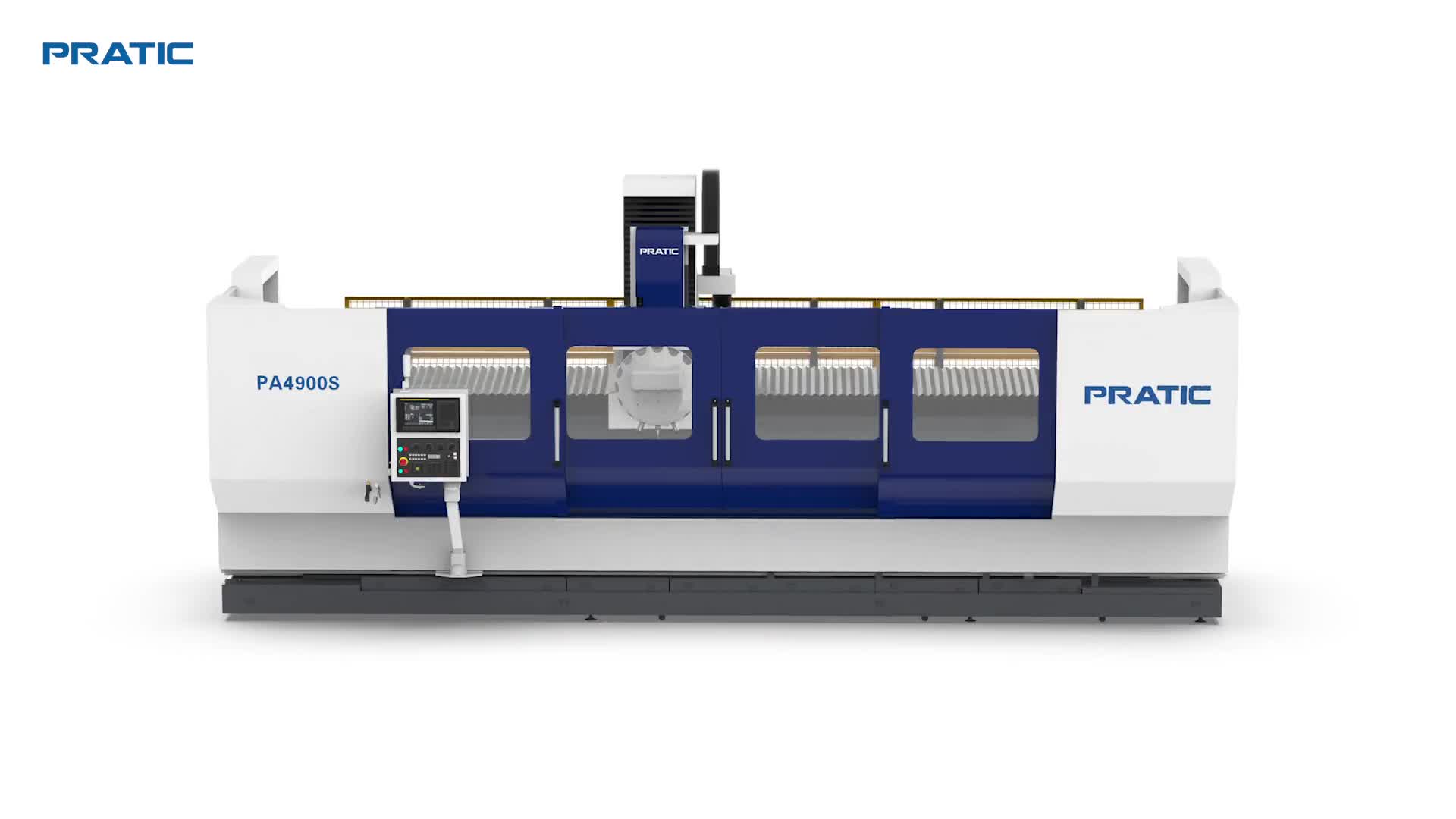

参数表 - PA2500S/4900S/6900S | |||
行程 | PA2500S | PA4900S | PA6900S |
X 轴 | 2500mm | 4900mm | 6900mm |
Y 轴 | 400mm | 400mm | 400mm |
Z 轴 | 400mm | 400mm | 400mm |
主轴 | |||
主轴转速 | 12000rpm | 12000rpm | 12000rpm |
主轴锥孔 | BT30/SK30/CAT30 | BT30/SK30/CAT30 | BT30/SK30/CAT30 |
刀库 | |||
刀库形式 | 飞碟式 | 飞碟式 | 飞碟式 |
刀库容量 | 16/21 pcs | 16/21 pcs | 16/21 pcs |
相邻换刀时间 | 3sec | 3sec | 3sec |
移动速度 | |||
X轴快移速度 | 50m/min | 50m/min | 50m/min |
Y轴快移速度 | 36m/min | 36m/min | 36m/min |
Z轴快移速度 | 36m/min | 36m/min | 36m/min |
X/Y/Z切削进给速度 | 15000mm/min | 15000mm/min | 15000mm/min |
操作系统 | FANUC / SIEMENS | ||
主轴驱动马达 | 5.5/11 kw / 7.5/16.2 kW | ||
X驱动马达 | 3.0kw / 3.5kw | ||
Y驱动马达 | 3.0kw / 3.5kw | ||
Z驱动马达 | 3.0kw / 3.5kw | ||
润滑冷却系统 | |||
润滑系统 | 自动润滑 | 自动润滑 | 自动润滑 |
冷却系统 | 喷水冷却 | 喷水冷却 | 喷水冷却 |
精确度 | |||
X轴定位精度 | 0.02mm(光栅0.01mm) | 0.02mm(光栅0.01mm) | 0.02mm(光栅0.01mm) |
Y/Z轴定位精度 | 0.015mm | 0.015mm | 0.015mm |
重复定位精度 | 0.01mm | 0.01mm | 0.01mm |
机械规格 | |||
气压需求 | 6kg/cm² | 6kg/cm² | 6kg/cm² |
高度 | 2800mm | 2800mm | 2800mm |
占地面积 | 4100×3500mm | 6550×3500mm | 8750×3500mm |
重量 | 6t | 7.5t | 9t |

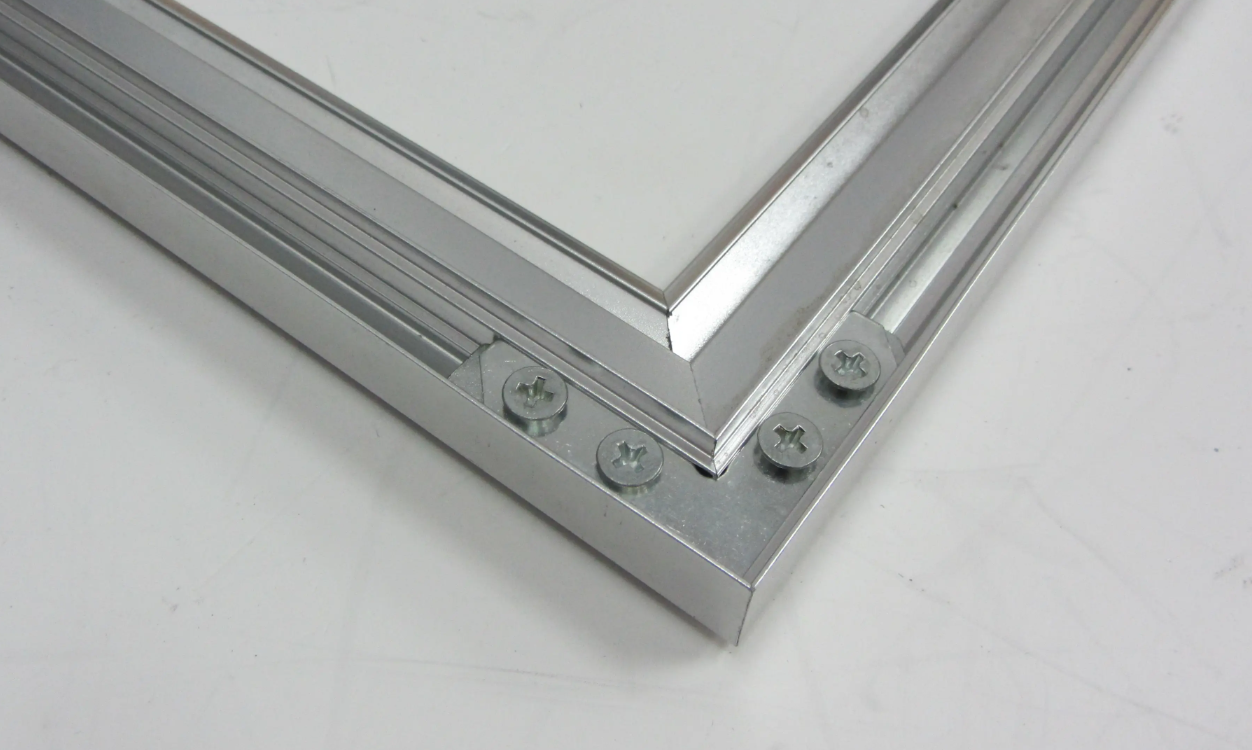

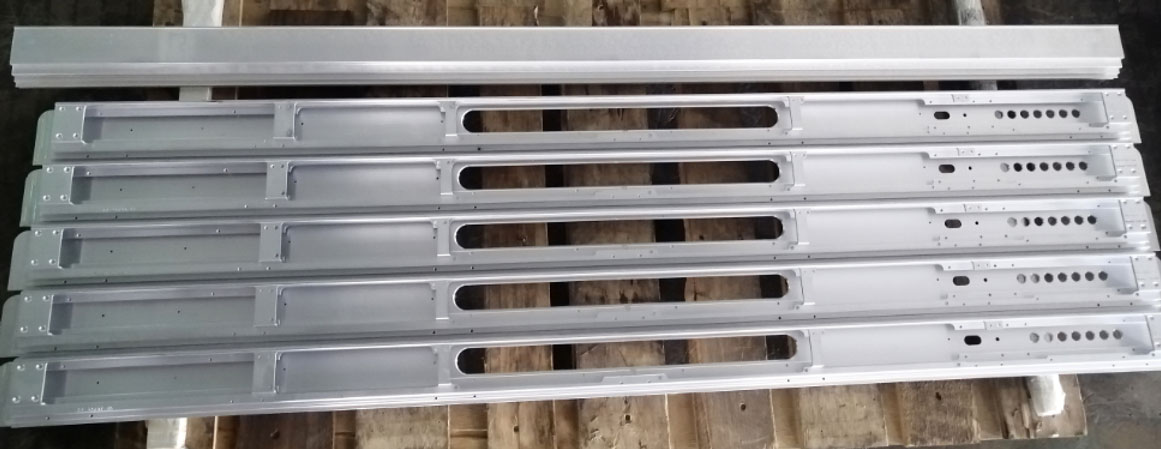

加工实例:
