型材加工中心

型材加工中心

普拉迪型材加工中心PBS系列主要应用于：汽车、轨道交通等行业的铝钢型材加工。

您所在的位置： 首页>>产品中心>>型材加工中心>>型材加工中心PBS系列

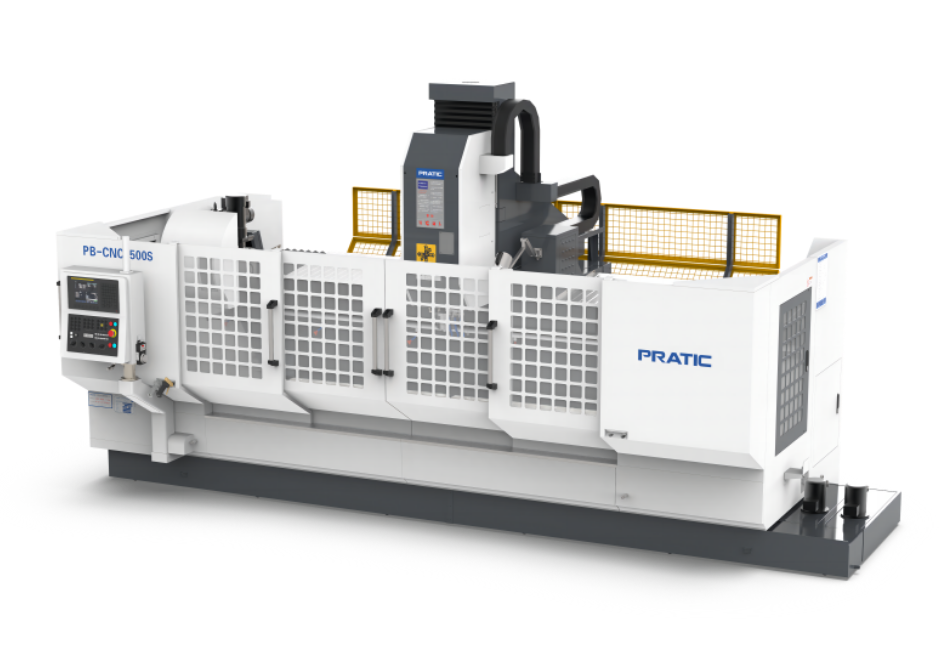

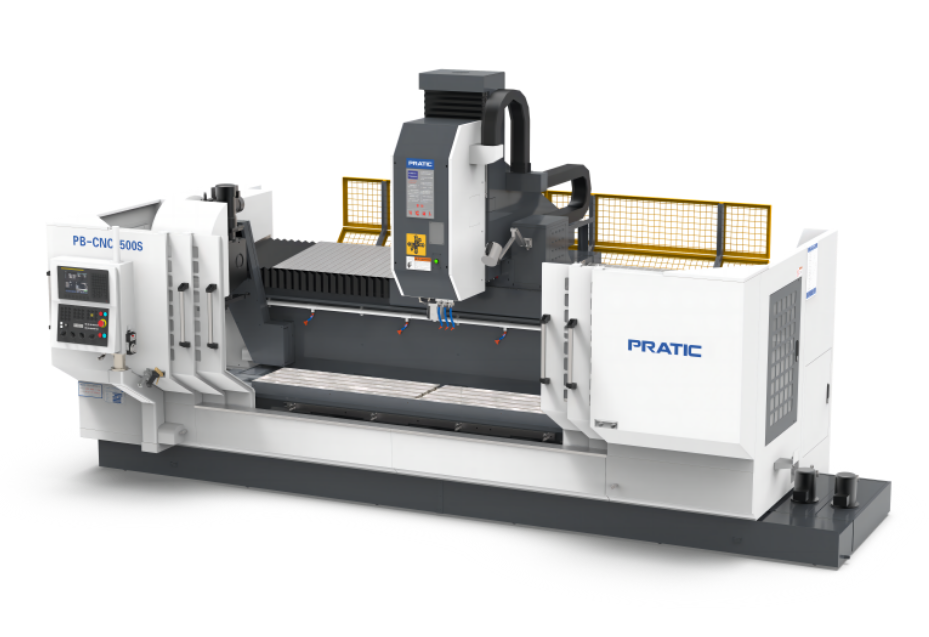

型材加工中心PBS系列

产品视频解读/ PRODUCT VIDEO

全国购买热线：400-888-1136

普拉迪型材加工中心PBS系列主要应用于：汽车、轨道交通等行业的铝钢型材加工。

产品详情

PBS系列型材复合加工中心


产品特点：

1.普拉迪型材加工中心PBS系列采用BT40焊接床身Welded Bed


2.2500机型可选配三轴丝杆，满足更高加工精度要求，快移速度达50m/min，设备动态性能更优越，加速度更高。


3.主要应用于：汽车、轨道交通、机械制造等行业的铝、钢型材加工。


产品参数：

参数表 - PB-CNC2500S/4500S/6500S（焊接）
行程单位PB-CNC2500SPB-CNC4500SPB-CNC6500S
X 轴mm 250045006500
Y 轴mm400400400
Z 轴mm450450450
主轴
主轴转速rpm 120001200012000
主轴锥孔/BT40/SK40/CAT40 BT40/SK40/CAT40 BT40/SK40/CAT40
刀库
刀库形式/圆盘式 Disc type圆盘式 Disc type圆盘式 Disc type
刀库容量pcs242424
换刀时间（刀对刀）sec222
移动速度
X轴移动m/min606060
Y轴移动m/min363636
Z轴移动m/min363636
X/Y/Z进给速度mm/min150001500015000
马达功率
FANUC / SIEMENS
主轴功率
7.5/15kW  /     9/21.2kW
X/Y/Z驱动马达
3.0/3.0/3.0   kW  /    3.1/3.1/3.1 kW
润滑冷却系统
丝杆润滑
自动导轨油润滑装置
切削冷却
喷水式切削冷却系统
精确度
X轴定位精度mm0.020.020.02
Y/Z轴定位精度mm0.0150.0150.015
重复定位精度mm0.010.010.01
机械规格
气压需求mm6kg/cm²6kg/cm²6kg/cm²
高度mm280028002800
占地面积mm4100×35006550×35008750×3500
重量T7.27.79.2

加工实例：


                           65fd70e93a1fd.jpg                     65fd6bba152ea.png

                                             65fd70835fef6.jpg                                            65fd72499e8cc.jpg


    01 汽车 前保险杠.1.png     01 汽车 后保险杠.1.png     01 汽车 行李架.1.png
