箱中箱五轴龙门加工中心是一种高端数控机床,近年来在制造业中逐渐得到广泛应用。它因具备高精度、高刚性和高效率等优势,备受航空航天、汽车制造、精密模具等领域的青睐。在工业生产中,随着对加工精度和效率要求的不断提高,箱中箱五轴龙门加工中心的优势逐步凸显。本文将详细探讨箱中箱五轴龙门加工中心的独特优势。
在了解其优势之前,我们需要先明确什么是箱中箱五轴龙门加工中心。箱中箱结构是指在机床的核心部位采用双重箱体设计,将主轴系统和工作台等关键部件置于内外两层箱体结构中,形成更加稳定的支撑结构。五轴则意味着机床能够同时控制X、Y、Z、A、C五个轴向的运动,从而实现复杂曲面和多角度加工。
1、高刚性结构设计
箱中箱设计的最大特点是其高刚性。内外两层箱体可以大大减少振动,提高机床的稳定性和刚性。这对于高精度加工至关重要,特别是在切削过程中,刚性越高,工件的精度越容易保证。机床的重载能力也得到了增强,可以应对更大规格和更重的工件加工。相比传统单箱体结构,箱中箱五轴龙门加工中心的刚性提升了30%到50%,有效减少了切削过程中的变形问题。
2、多轴联动提高加工效率
五轴联动是箱中箱五轴龙门加工中心的核心亮点之一。与三轴机床只能对简单形状进行加工不同,五轴联动可以实现对复杂几何形状的高效加工。例如,在航空航天领域,需要加工的涡轮叶片、飞机结构件等复杂曲面部件,传统机床需要多次夹具调整才能完成,但五轴龙门加工中心可以一次性完成。这不仅减少了加工时间,也大幅提升了加工精度。
3、加工范围更广
龙门式结构可以容纳更大尺寸的工件,这对于需要加工大型模具、航空部件、风电叶片等超大工件的场景尤为重要。箱中箱结构的加入,使得五轴龙门加工中心在大尺寸工件的加工过程中,能够保持高精度和高稳定性。龙门结构机床的行程通常可以达到数米甚至十几米,而箱中箱结构的刚性保证了在长行程加工中依然可以保持加工精度。
普拉迪箱中箱五轴龙门PHC5D就同时兼具了这几点。
首先,该设备主要结构部件都为“箱中箱”结构,横梁和滑枕中心对称,切削过程中此结构四周受力均衡,有效的提高了加工时机床的稳定性;

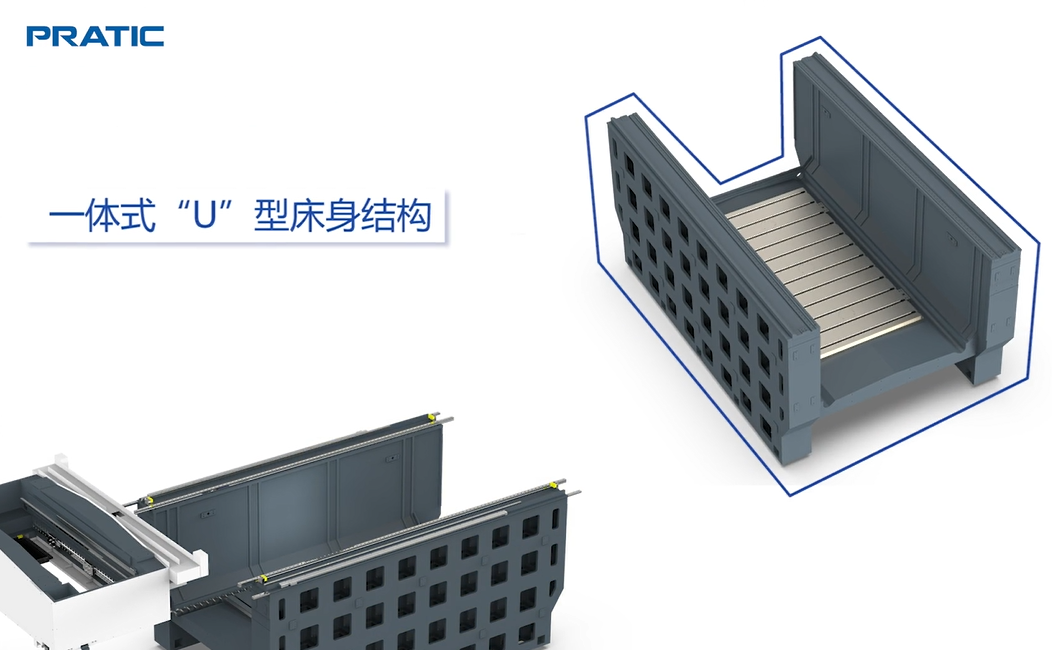

其次,PHC5D采用一体式U型铸件床身工作台,横梁在两侧墙体运动,运动部分的轻量化利于机床实现高速进给,匹配中切深、高转速、快速进给的加工需求;

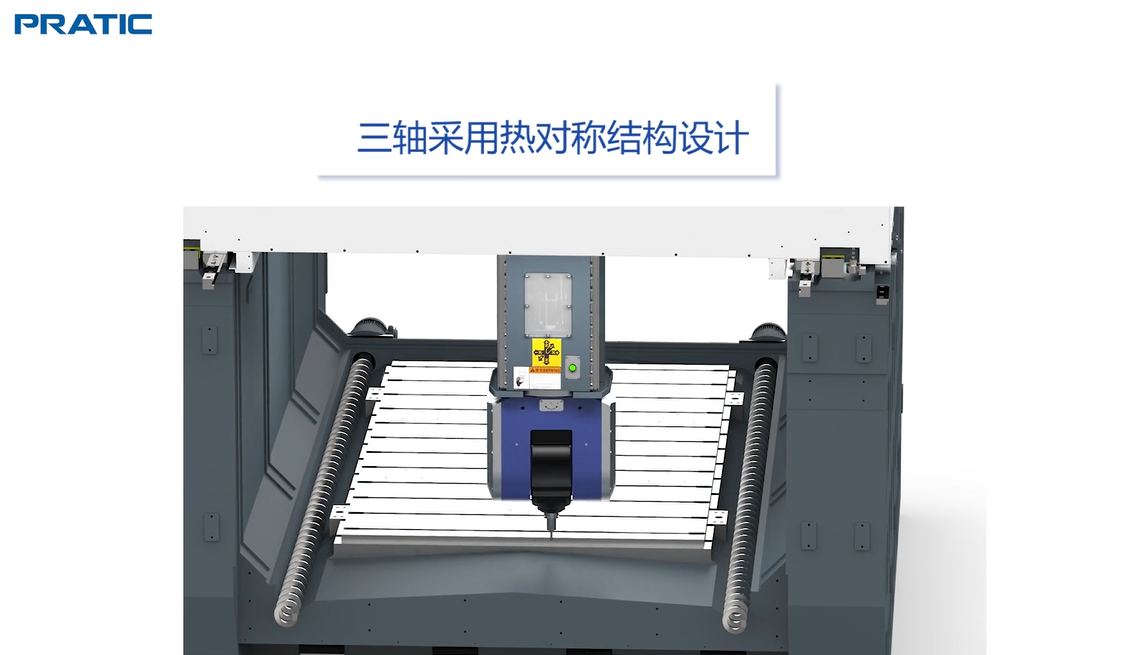

同时其Z轴采用双伺服双丝杠传动,加减速时实现高动态响应,三轴采用热对称结构设计且标配光栅尺,从而有效控制精度,实行高效加工。
1、航空航天领域
航空航天工业对零件的加工精度和表面质量要求极高,且经常需要加工复杂的曲面零件。箱中箱五轴龙门加工中心不仅能够实现高精度加工,还能够减少零件的二次装夹,确保加工的一致性。由于其可以高效加工钛合金、铝合金等航空材料,因此被广泛应用于飞机机身结构、发动机叶片等零部件的制造。
2、汽车制造领域
在汽车制造中,尤其是对于汽车模具和发动机部件的加工,箱中箱五轴龙门加工中心同样具有不可替代的优势。其高效切削能力和高刚性结构能够处理大型模具和复杂形状零件的加工需求,提升生产效率并保证产品质量。
3、精密模具制造
模具制造行业同样对加工精度和表面光洁度有极高的要求。箱中箱五轴龙门加工中心能够通过一次装夹完成复杂形状模具的加工,从而避免传统多次装夹导致的误差累积。箱中箱结构保证了模具加工过程中的高刚性,减少了模具变形的可能性。

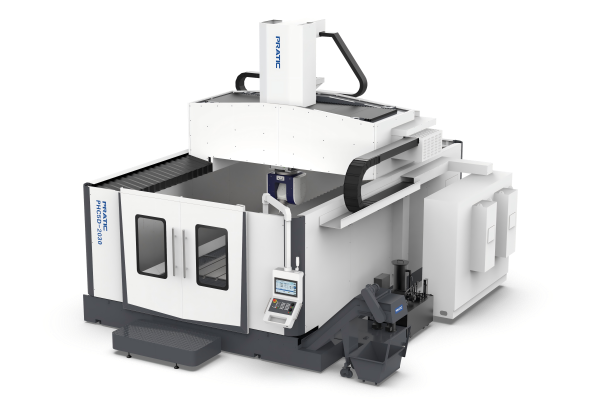

普拉迪PHC5D是专为模具行业研发制造的龙门,可以实现五轴联动加工,特别适用于中大型的钢材、铝合金、复合材的精加工需求,此类加工要求高加工效率、高表面加工质量和精度,加工表面复杂,如内外圆、锥面、球面、2D和3D复杂曲面、多面加工。
(图:普拉迪PHC5D正在加工汽车模具)
箱中箱五轴龙门加工中心凭借其高刚性、多轴联动、高效切削以及热变形控制等多方面的优势,已经成为高端制造领域的重要装备。它不仅提升了加工效率,还大幅提高了加工精度,减少了因多次装夹而产生的误差。随着技术的不断发展,箱中箱五轴龙门加工中心在各大行业中的应用范围将会更加广泛。对于那些追求高精度、高效率的制造企业来说,这种加工中心无疑是一个极具吸引力的选择。
如有想咨询箱中箱龙门加工中心详细信息的,欢迎联系客服或拨打:0757-8739 0077,普拉迪加工中心都能迅速响应客户要求!
